Шестеренные насосы внешнего зацепления

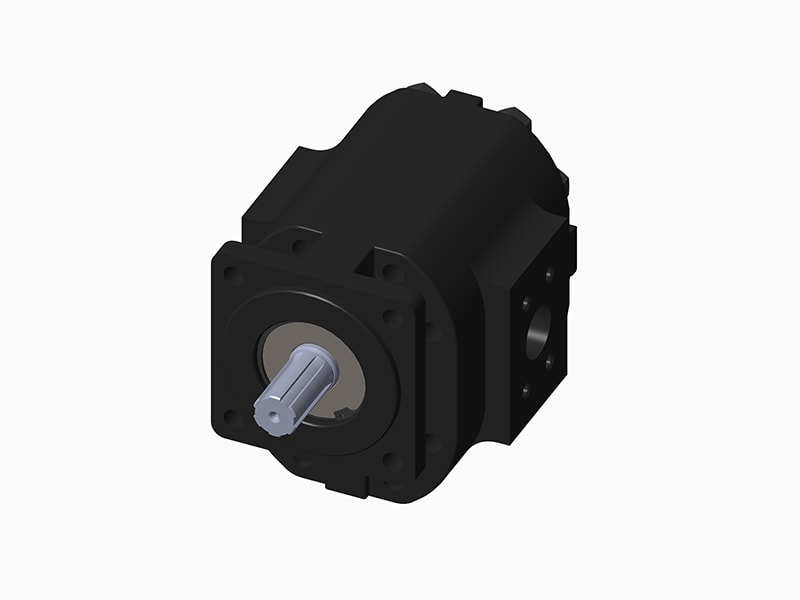

Шестеренный насос с внешним зацеплением, группа 4 (20~100 см3/об.)

Гидравлические насосы
Шестеренный насос с внешним зацеплением, группа 4
Техническая информация
  • Рабочий объем: 20~100 см3/об.
  • Направление вращения: по часовой стрелке (D), против часовой стрелки (S), реверсивное (R)
  • Минимальная скорость: 600 об/мин/мин
  • Максимальная скорость: 2400 об/мин/мин
  • Пиковое давление: 210~250 бар

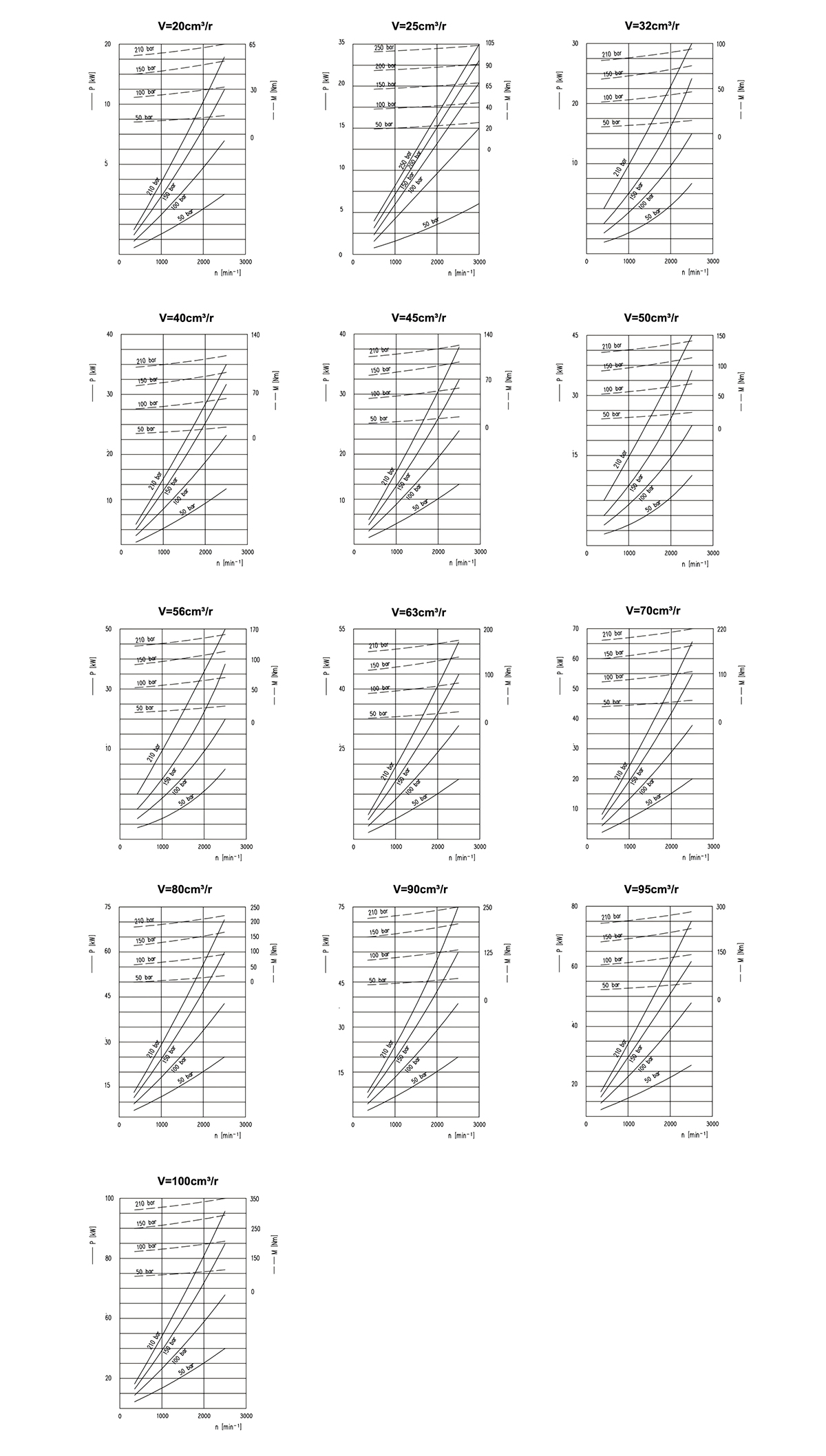

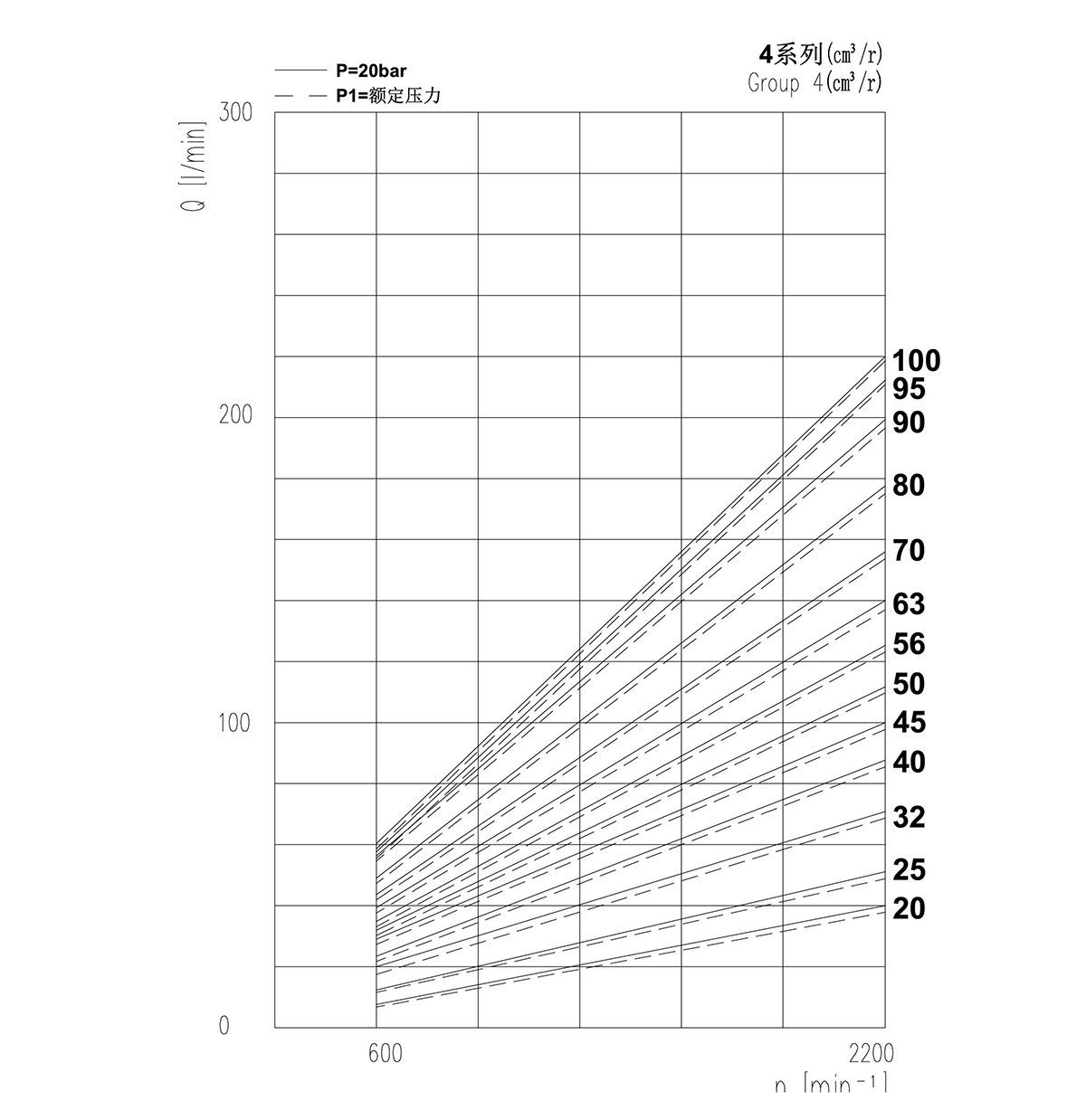

Таблица показателей эффективности
Обслуживаемые отрасли
  • Строительная техника
Оставить запрос
Технические параметры шестеренчатого насоса внешнего зацепления группы 4
Рабочий объём Абс. давление всасывания Макс. длит. давление Макс. периодич. давление Пиковое давление Мин. частота Макс. частота Объёмный КПД
V Pe P1 P2 P3 nmin nmax ηv
см³/об бар об/мин %
20 0.7...3 270 290 315 500 2500 ≥91
25
32
40
45 ≥92
50
56
63
70 ≥93
80
90
95 ≥95
100

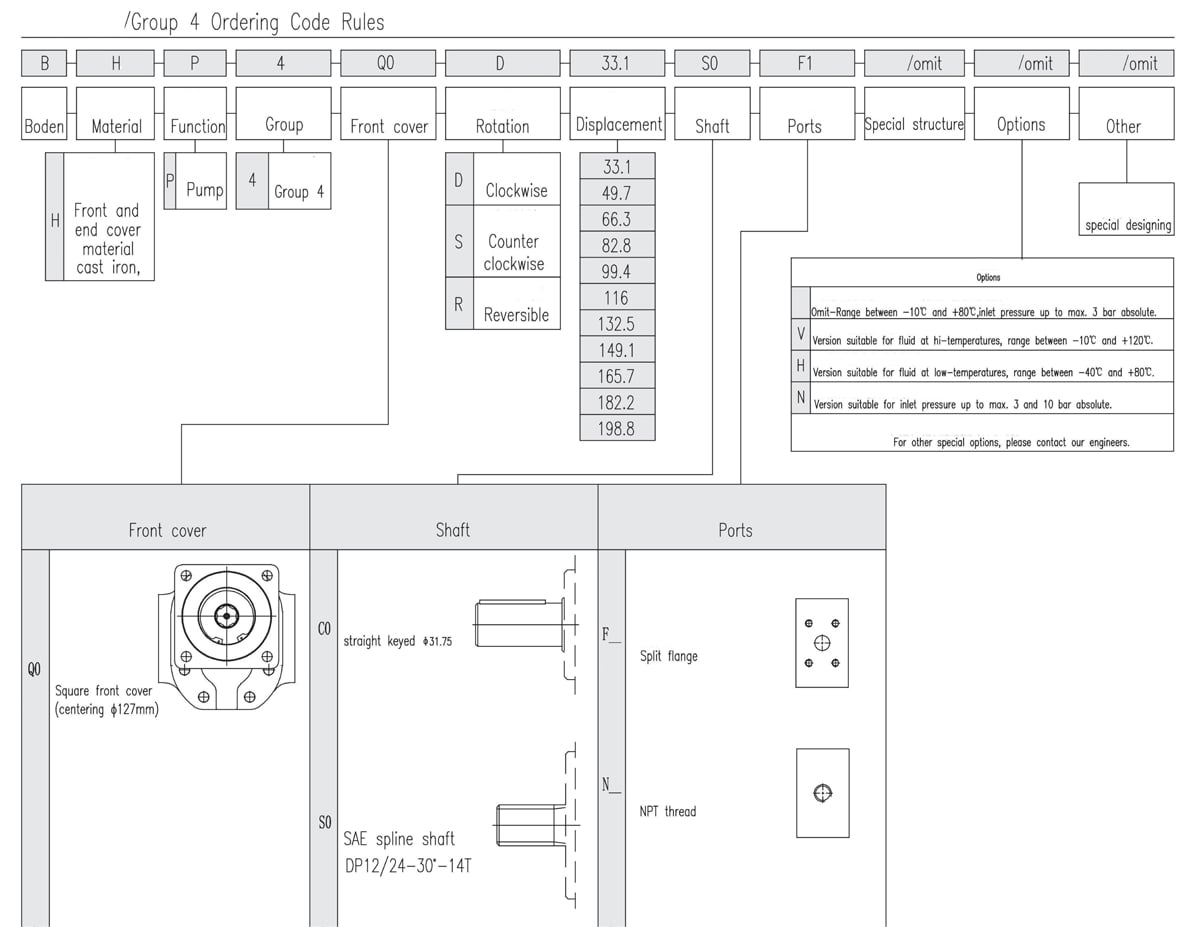

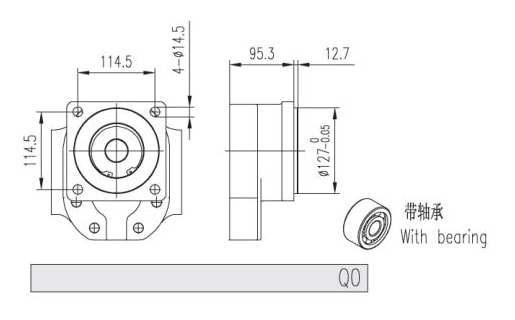

Правило заказа шестеренчатого насоса внешнего зацепления группы 4
Шестеренный насос с внешним зацеплением, группа 4
Шестеренный насос с внешним зацеплением, группа 4
Шестеренный насос с внешним зацеплением, группа 4

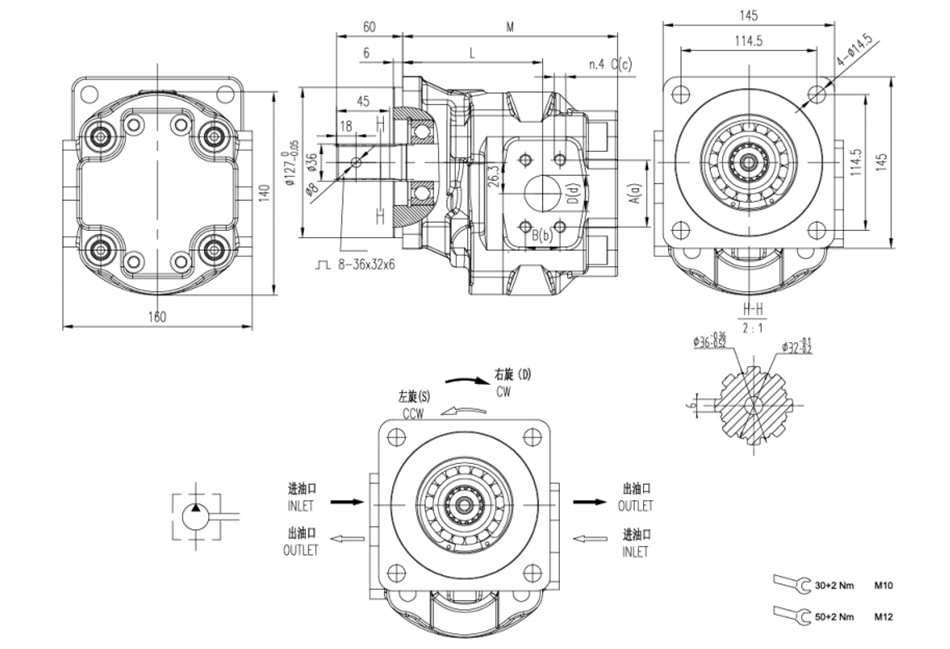

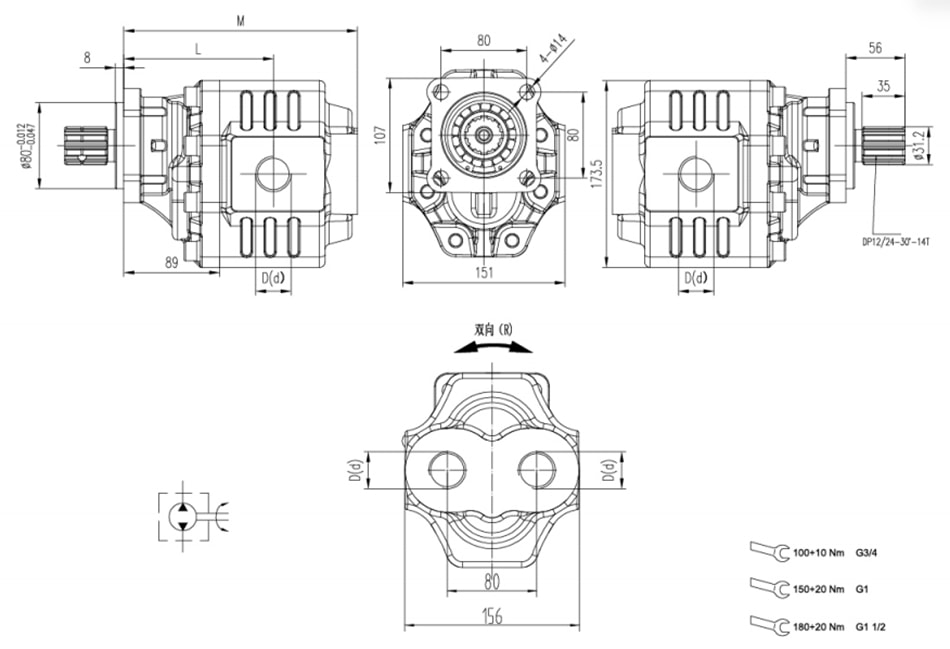

Правила оформления заказа шестеренчатого насоса внешнего зацепления группы 4
Шестеренный насос с внешним зацеплением, группа 4
Шестеренный насос с внешним зацеплением, группа 4
Запрос

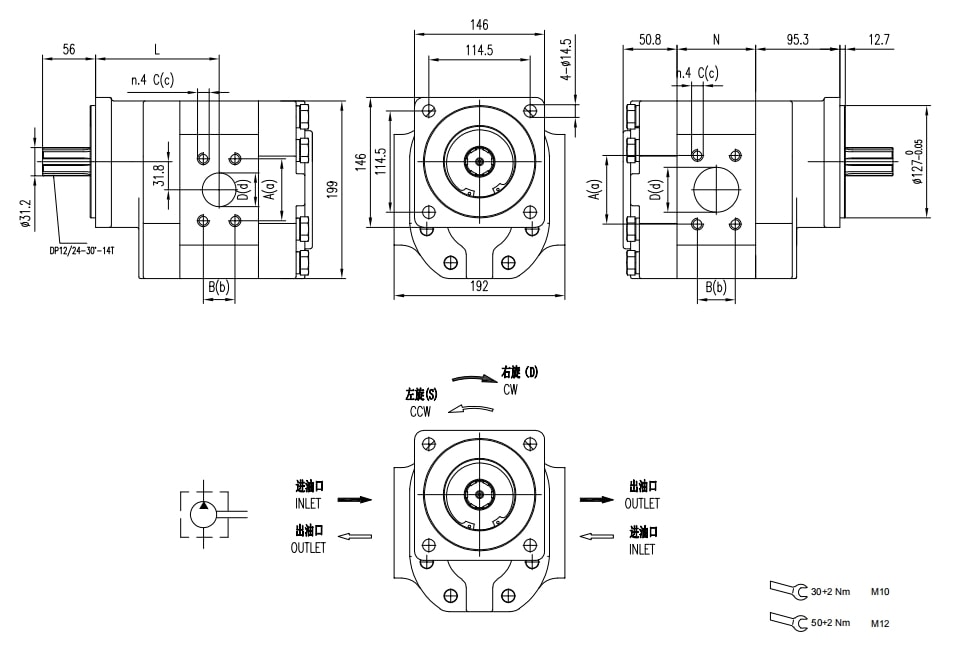

Рабочий объём Макс. давление Макс. частота Мин. частота Масса Габариты Код маслопорта Вход Выход
P1 P2 P3 M L D d
см³/об бар бар бар об/мин об/мин кг мм мм
20 270 290 315 2500 600 21 175 124 L0 G3/4 G3/4
25 270 290 315 2500 600 21.6 177 125 L0 G3/4 G3/4
32 270 290 315 2500 600 22.3 181 127 L0 G3/4 G3/4
40 270 290 315 2500 600 23 187 129 L1 G1 G1
45 270 290 315 2500 600 23.6 190 130 L1 G1 G1
50 270 290 315 2500 600 24.4 193 131.5 L1 G1 G1
56 270 290 315 2500 600 25.2 196.5 133 L1 G1 G1
63 270 290 315 2500 600 26 200 134.7 L1 G1 G1
70 270 290 315 2500 600 26.4 205 136.5 L2 G11/2 G11/2
80 270 290 315 2500 600 27.4 210 139 L2 G11/2 G11/2
90 270 290 315 2500 600 28.4 212.5 141.5 L2 G11/2 G11/2
95 270 290 315 2500 600 29.4 217 143.3 L2 G11/2 G11/2
100 270 290 315 2500 600 30.5 227 149 L2 G11/2 G11/2
External Gear Pump, Group 4
External Gear Pump, Group 4
Inquiry
Рабочий объём Макс. давление Макс. частота Мин. частота Масса Габариты Код маслопорта Вход Выход
P1 P2 P3 M L D d
см³/об бар бар бар об/мин об/мин кг мм мм
20 270 290 315 2500 600 21 175 124 L0 G3/4 G3/4
25 270 290 315 2500 600 21.6 177 125 L0 G3/4 G3/4
32 270 290 315 2500 600 22.3 181 127 L0 G3/4 G3/4
40 270 290 315 2500 600 23 187 129 L1 G1 G1
45 270 290 315 2500 600 23.6 190 130 L1 G1 G1
50 270 290 315 2500 600 24.4 193 131.5 L1 G1 G1
56 270 290 315 2500 600 25.2 196.5 133 L1 G1 G1
63 270 290 315 2500 600 26 200 134.7 L1 G1 G1
70 270 290 315 2500 600 26.4 205 136.5 L2 G11/2 G11/2
80 270 290 315 2500 600 27.4 210 139 L2 G11/2 G11/2
90 270 290 315 2500 600 28.4 212.5 141.5 L2 G11/2 G11/2
95 270 290 315 2500 600 29.4 217 143.3 L2 G11/2 G11/2
100 270 290 315 2500 600 30.5 227 149 L2 G11/2 G11/2
External Gear Pump, Group 4
External Gear Pump, Group 4
Inquiry

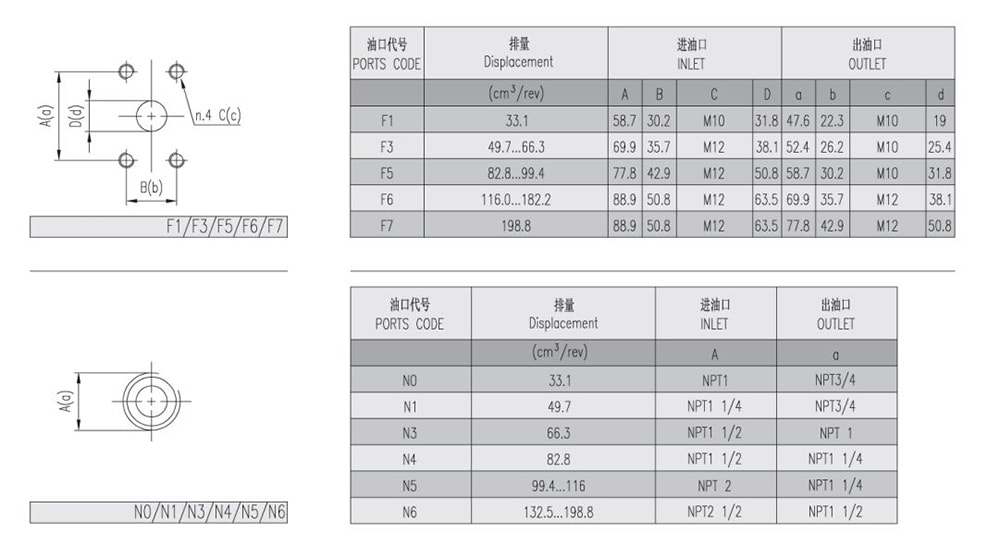

Рабочий объём Макс. давление Макс. частота Мин. частота Масса Габариты Код маслопорта Вход Выход
P1 P2 P3 M L A B C D a b c d
см³/об бар бар бар об/мин об/мин кг мм мм
20 270 290 315 2500 600 21 173 113 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
25 270 290 315 2500 600 21.6 175 117 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
32 270 290 315 2500 600 22.3 177 121 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
40 270 290 315 2500 600 23 181 125 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
45 270 290 315 2500 600 23.6 182 127 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
50 270 290 315 2500 600 24.4 186 122.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
56 270 290 315 2500 600 25.2 189 125.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
63 270 290 315 2500 600 26 192 129 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
70 270 290 315 2500 600 26.4 195.8 128 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
80 270 290 315 2500 600 27.4 200.8 133 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
90 270 290 315 2500 600 28.4 205.8 137 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
95 270 290 315 2500 600 29.4 208.3 139.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
100 270 290 315 2500 600 30.5 212.8 144 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
