Технические параметры шестеренного насоса с внешним зацеплением группы 1
| Производитльность |
Абсолютное давление всасывания |
Макс.постоянное давление |
Макс.прерывистое давление |
Макс.пиковое давление |
Мин. скорость |
Макс.скорость |
Объемный КПД |
| V |
Pe |
P1 |
P2 |
P3 |
nmin |
nmax |
ηv |
| см3/об |
бар |
об/мин |
% |
| 0.8 |
0.7...3 |
230 |
250 |
270 |
1000 |
6000 |
≥90 |
| 1.1 |
| 1.3 |
≥91 |
| 1.6 |
| 1.8 |
| 2.1 |
≥92 |
| 2.7 |
800 |
| 3.2 |
210 |
230 |
250 |
5000 |
| 3.7 |
4500 |
| 4.2 |
| 4.8 |
190 |
210 |
230 |
600 |
3500 |
≥93 |
| 5.8 |
3000 |
| 7 |
160 |
180 |
200 |
2500 |
| 8 |
2100 |

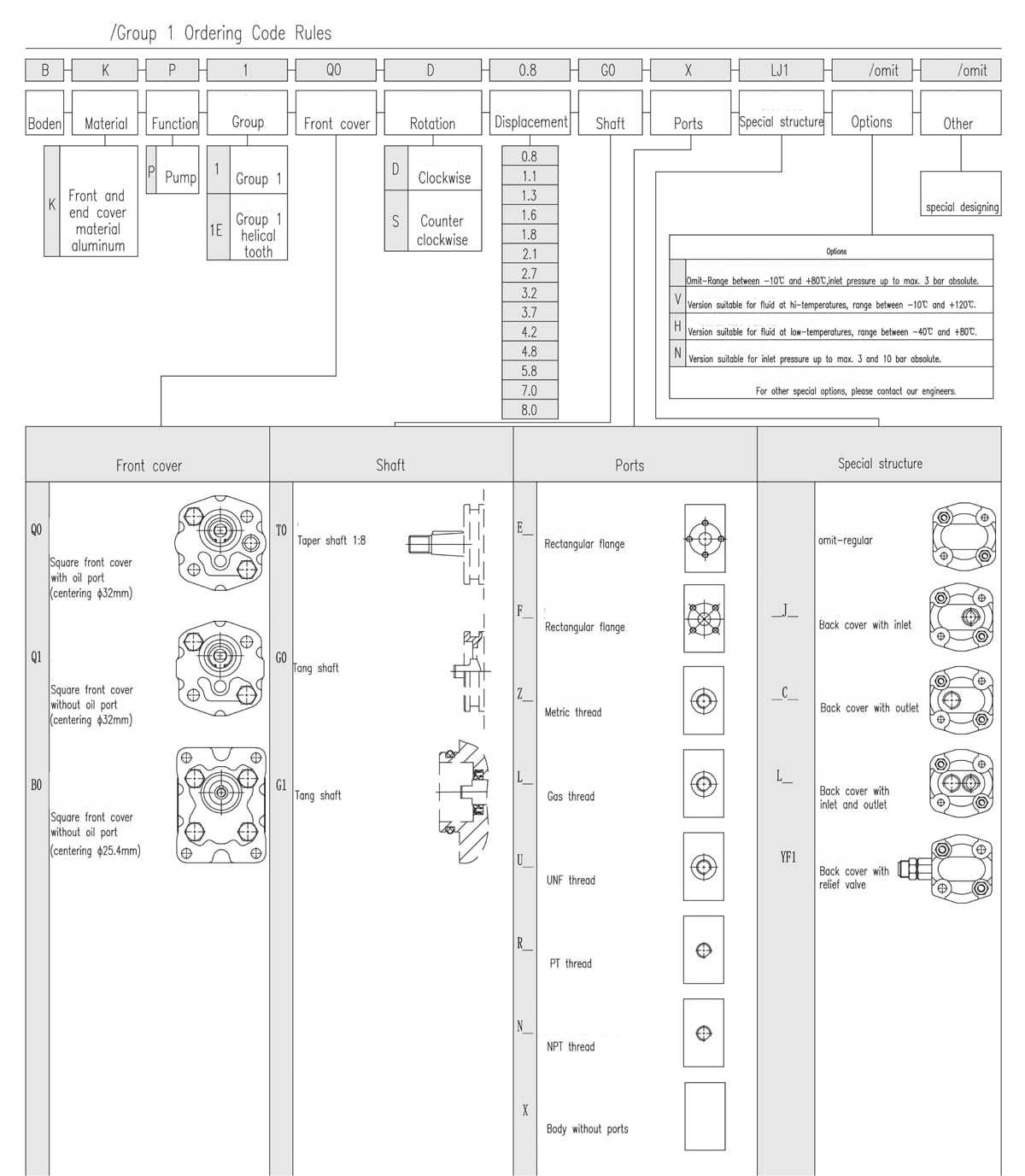

Правила оформления заказа шестеренчатого насоса

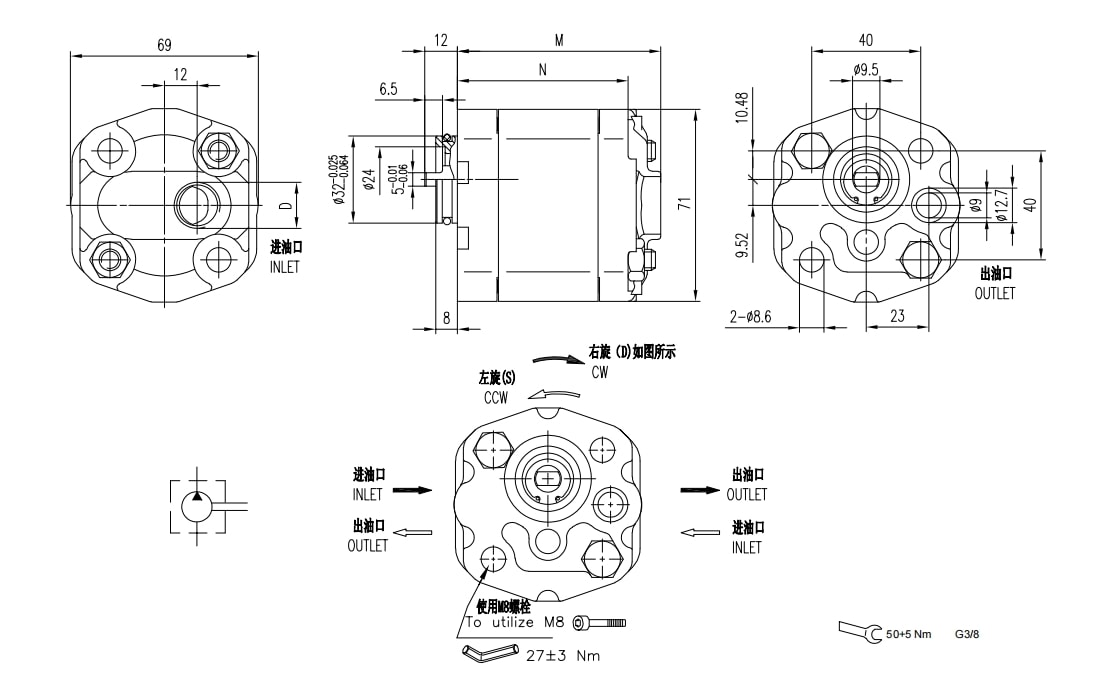

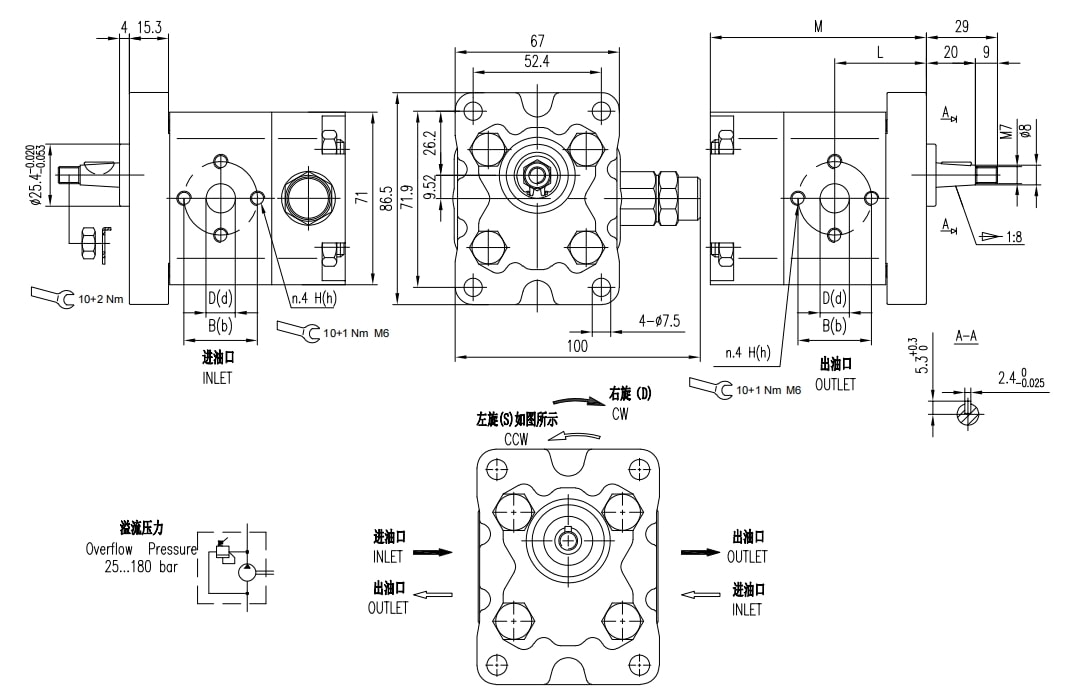

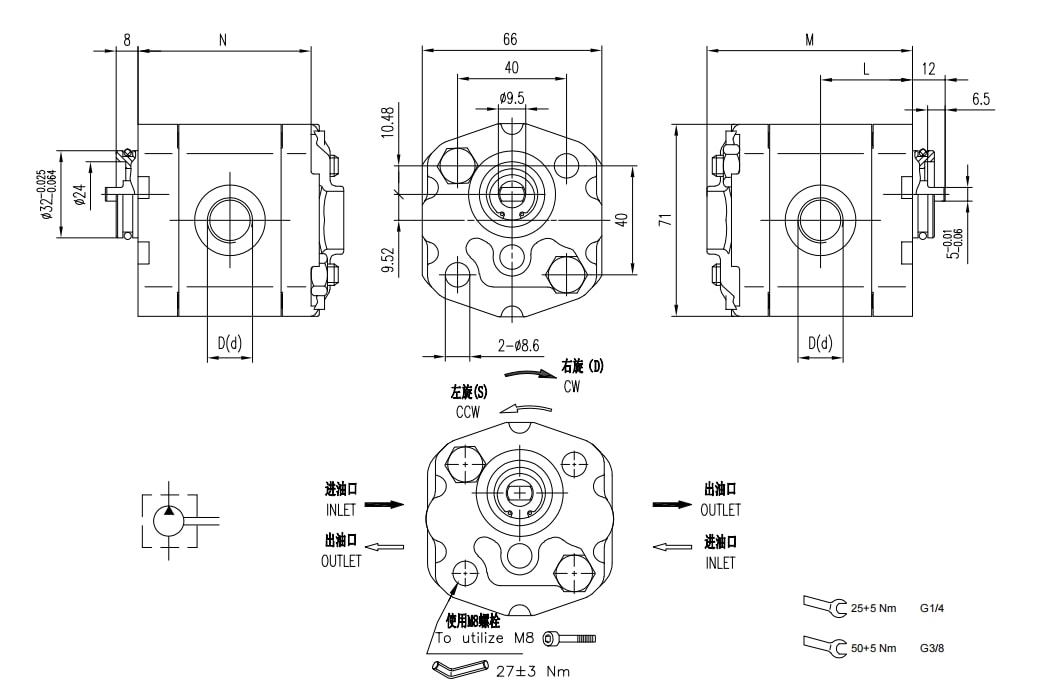

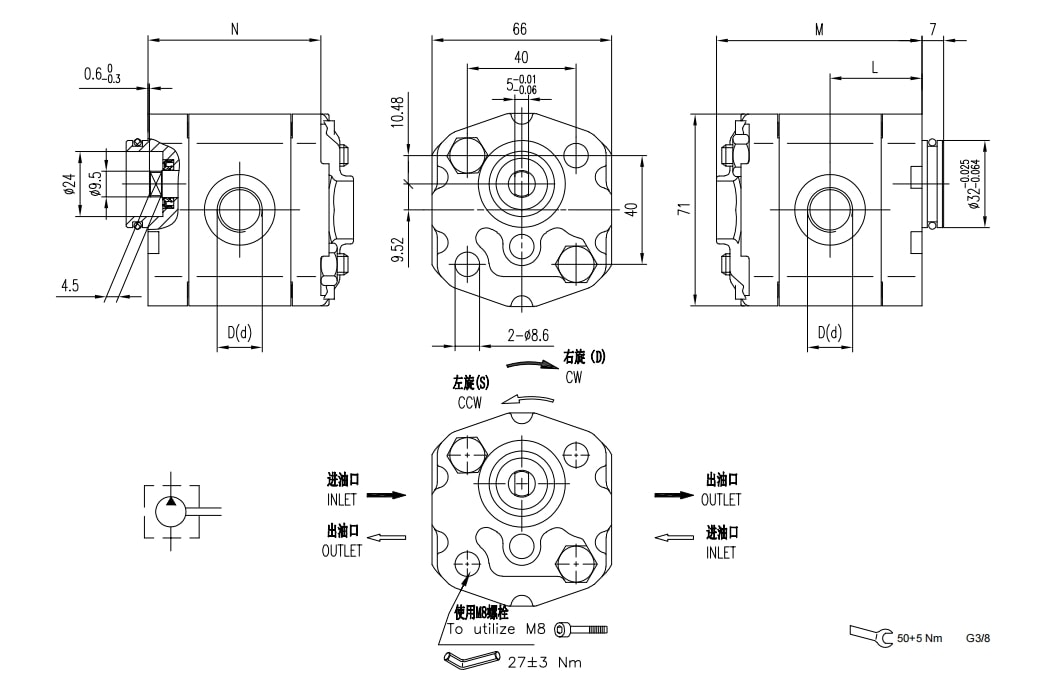

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 1
Запрос
| Производительность |
Максимальное давление |
Макс. скорость |
Мин.скорость |
Вес |
Размеры |

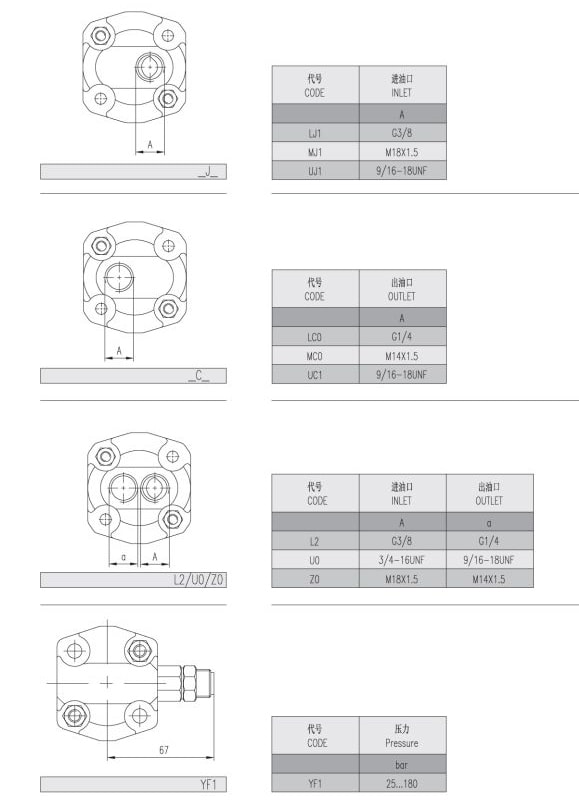

Код масляного порта |
Входное отверстие |
| P1 |
P2 |
P3 |
M |
N |
| (см3/об.) |
бар |
бар |
бар |
об/мин |
об/мин |
кг |
мм |
мм |
|
D |
| 0.8 |
230 |
250 |
270 |
6000 |
1000 |
0.76 |
73.5 |
61.5 |
LJ1 |
G3/8 |
| 1.1 |
230 |
250 |
270 |
6000 |
1000 |
0.77 |
74 |
62 |
LJ1 |
G3/8 |
| 1.3 |
230 |
250 |
270 |
6000 |
1000 |
0.78 |
75 |
63 |
LJ1 |
G3/8 |
| 1.6 |
230 |
250 |
270 |
6000 |
1000 |
0.79 |
76 |
64 |
UJ1 |
G3/8 |
| 1.8 |
230 |
250 |
270 |
6000 |
1000 |
0.81 |
77 |
65 |
LJ1 |
G3/8 |
| 2.1 |
230 |
250 |
270 |
6000 |
1000 |
0.82 |
78 |
66 |
LJ1 |
G3/8 |
| 2.7 |
230 |
250 |
270 |
6000 |
800 |
0.85 |
80 |
68 |
UJ1 |
G3/8 |
| 3.2 |
210 |
230 |
250 |
5000 |
800 |
0.87 |
82 |
70 |
LJ1 |
G3/8 |
| 3.7 |
210 |
230 |
250 |
4500 |
800 |
0.9 |
84 |
72 |
LJ1 |
G3/8 |
| 4.2 |
210 |
230 |
250 |
4000 |
800 |
0.93 |
86 |
74 |
LJ1 |
G3/8 |
| 4.8 |
190 |
210 |
230 |
3500 |
600 |
0.95 |
88 |
76 |
LJ1 |
G3/8 |
| 5.8 |
190 |
210 |
230 |
3000 |
600 |
1.02 |
92 |
80 |
LJ1 |
G3/8 |
| 7 |
160 |
180 |
200 |
2500 |
600 |
1.07 |
96 |
84 |
LJ1 |
G3/8 |
| 8 |
160 |
180 |
200 |
2100 |
600 |
1.13 |
100 |
88 |
LJ1 |
G3/8 |
Запрос
| Производительность |
Макс.давление |
Макс.скорость |
Мин.скорость |
Вес |
Размеры |
Код масляного порта |
Входное отверстие |
Выходное отверстие |
| P1 |
P2 |
P3 |
M |
N |
L |
| (см3/об.) |
бар |
бар |
бар |
(об/мин) |
(об/мин) |
кг |
мм |
мм |
мм |
|
D |
d |
| 0.8 |
230 |
250 |
270 |
6000 |
1000 |
0.76 |
73.5 |
61.5 |
32.8 |
L2 |
G3/8 |
G1/4 |
| 1.1 |
230 |
250 |
270 |
6000 |
1000 |
0.77 |
74 |
62 |
33 |
L2 |
G3/8 |
G1/4 |
| 1.3 |
230 |
250 |
270 |
6000 |
1000 |
0.78 |
75 |
63 |
33.5 |
L2 |
G3/8 |
G1/4 |
| 1.6 |
230 |
250 |
270 |
6000 |
1000 |
0.79 |
76 |
64 |
34 |
L2 |
G3/8 |
G1/4 |
| 1.8 |
230 |
250 |
270 |
6000 |
1000 |
0.81 |
77 |
65 |
34.5 |
L2 |
G3/8 |
G1/4 |
| 2.1 |
230 |
250 |
270 |
6000 |
1000 |
0.82 |
78 |
66 |
35 |
L2 |
G3/8 |
G1/4 |
| 2.7 |
230 |
250 |
270 |
6000 |
800 |
0.85 |
80 |
68 |
36 |
L2 |
G3/8 |
G1/4 |
| 3.2 |
210 |
230 |
250 |
5000 |
800 |
0.87 |
82 |
70 |
37 |
L2 |
G3/8 |
G1/4 |
| 3.7 |
210 |
230 |
250 |
4500 |
800 |
0.9 |
84 |
72 |
38 |
L2 |
G3/8 |
G1/4 |
| 4.2 |
210 |
230 |
250 |
4000 |
800 |
0.93 |
86 |
74 |
39 |
L2 |
G3/8 |
G1/4 |
| 4.8 |
190 |
210 |
230 |
3500 |
600 |
0.95 |
88 |
76 |
40 |
L2 |
G3/8 |
G1/4 |
| 5.8 |
190 |
210 |
230 |
3000 |
600 |
0.02 |
92 |
80 |
42 |
L2 |
G3/8 |
G1/4 |
| 7 |
160 |
180 |
200 |
2500 |
600 |
1.07 |
96 |
84 |
44 |
L2 |
G3/8 |
G1/4 |
| 8 |
160 |
180 |
200 |
2100 |
600 |
1.13 |
100 |
88 |
46 |
L2 |
G3/8 |
G1/4 |
Запрос
| Производитльность |
Максимальное давление |
Макс.скорость |
Мин.скорость |
Вес |
Размеры |
Код масляного порта |
Входное отверстие |
Выходное отверстие |
| P1 |
P2 |
P3 |
M |
N |
L |
| (см3/об.) |
бар |
бар |
бар |
(об/мин) |
(об/мин) |
кг |
мм |
мм |
мм |
|
D |
d |
| 0.8 |
230 |
250 |
270 |
6000 |
1000 |
0.76 |
73.5 |
61.5 |
32.8 |
L3 |
G3/8 |
G3/8 |
| 1.1 |
230 |
250 |
270 |
6000 |
1000 |
0.77 |
74 |
62 |
33 |
L3 |
G3/8 |
G3/8 |
| 1.3 |
230 |
250 |
270 |
6000 |
1000 |
0.78 |
75 |
63 |
33.5 |
L3 |
G3/8 |
G3/8 |
| 1.6 |
230 |
250 |
270 |
6000 |
1000 |
0.79 |
76 |
64 |
34 |
L3 |
G3/8 |
G3/8 |
| 1.8 |
230 |
250 |
270 |
6000 |
1000 |
0.81 |
77 |
65 |
34.5 |
L3 |
G3/8 |
G3/8 |
| 2.1 |
230 |
250 |
270 |
6000 |
1000 |
0.82 |
78 |
66 |
35 |
L3 |
G3/8 |
G3/8 |
| 2.7 |
230 |
250 |
270 |
6000 |
800 |
0.85 |
80 |
68 |
36 |
L3 |
G3/8 |
G3/8 |
| 3.2 |
210 |
230 |
250 |
5000 |
800 |
0.87 |
82 |
70 |
37 |
L3 |
G3/8 |
G3/8 |
| 3.7 |
210 |
230 |
250 |
4500 |
800 |
0.9 |
84 |
72 |
38 |
L3 |
G3/8 |
G3/8 |
| 4.2 |
210 |
230 |
250 |
4000 |
800 |
0.93 |
86 |
74 |
39 |
L3 |
G3/8 |
G3/8 |
| 4.8 |
190 |
210 |
230 |
3500 |
600 |
0.95 |
88 |
76 |
40 |
L3 |
G3/8 |
G3/8 |
| 5.8 |
190 |
210 |
230 |
3000 |
600 |
1.02 |
92 |
80 |
42 |
L3 |
G3/8 |
G3/8 |
| 7 |
160 |
180 |
200 |
2500 |
600 |
1.07 |
96 |
84 |
44 |
L3 |
G3/8 |
G3/8 |
| 8 |
160 |
180 |
200 |
2100 |
600 |
1.13 |
100 |
88 |
46 |
L3 |
G3/8 |
G3/8 |
Запрос
| Производитльность |
Максимальное давление |
Мак. скорость |
Мин. скорость |
Вес |
Размеры |
Код масляного порта |
Входное отверстие |
Выходное отверстие |
| P1 |
P2 |
P3 |
M |
L |
B |
D |
H |
b |
d |
h |
| (см3/об.) |
бар |
бар |
бар |
(об/мин) |
(об/мин) |
кг |
мм |
мм |
|
мм |
мм |
|
мм |
мм |
|
| 0.8 |
230 |
250 |
270 |
6000 |
1000 |
0.86 |
74.5 |
33.8 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.1 |
230 |
250 |
270 |
6000 |
1000 |
0.88 |
75 |
34 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.3 |
230 |
250 |
270 |
6000 |
1000 |
0.90 |
76 |
34.5 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.6 |
230 |
250 |
270 |
6000 |
1000 |
0.92 |
77 |
35 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.8 |
230 |
250 |
270 |
6000 |
1000 |
0.94 |
78 |
35.5 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 2.1 |
230 |
250 |
270 |
6000 |
1000 |
0.96 |
79 |
36 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 2.7 |
230 |
250 |
270 |
6000 |
800 |
0.988 |
81 |
37 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 3.2 |
210 |
230 |
250 |
5000 |
800 |
1.016 |
83 |
38 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 3.7 |
210 |
230 |
250 |
4500 |
800 |
1.044 |
85 |
39 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 4.2 |
210 |
230 |
250 |
4000 |
800 |
1.072 |
87 |
40 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 4.8 |
190 |
210 |
230 |
3500 |
600 |
1.1 |
89 |
41 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 5.8 |
190 |
210 |
230 |
3000 |
600 |
1.156 |
93 |
43 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 7.0 |
160 |
180 |
200 |
2500 |
600 |
1.212 |
97 |
45 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 8.0 |
160 |
180 |
200 |
2100 |
600 |
1.268 |
101 |
47 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
Запрос
| Производительность |
Макс.давление |
Макс.скорость |
Мин.скорость |
Вес |
Размеры |
Код масляного порта |
Входное отверстие |
Выходное отверстие |
| P1 |
P2 |
P3 |
M |
L |
B |
D |
H |
b |
d |
h |
| (см3/об.) |
бар |
бар |
бар |
(об/мин) |
(об/мин) |
Кг |
мм |
мм |
|
мм |
мм |
|
мм |
мм |
|
| 0.8 |
230 |
250 |
270 |
6000 |
1000 |
0.86 |
83.5 |
33.8 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.1 |
230 |
250 |
270 |
6000 |
1000 |
0.88 |
84 |
34 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.3 |
230 |
250 |
270 |
6000 |
1000 |
0.90 |
85 |
34.5 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.6 |
230 |
250 |
270 |
6000 |
1000 |
0.92 |
86 |
35 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 1.8 |
230 |
250 |
270 |
6000 |
1000 |
0.94 |
87 |
35.5 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 2.1 |
230 |
250 |
270 |
6000 |
1000 |
0.96 |
88 |
36 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 2.7 |
230 |
250 |
270 |
6000 |
800 |
0.988 |
90 |
37 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 3.2 |
210 |
230 |
250 |
5000 |
800 |
1.016 |
92 |
38 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 3.7 |
210 |
230 |
250 |
4500 |
800 |
1.044 |
94 |
39 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 4.2 |
210 |
230 |
250 |
4000 |
800 |
1.072 |
96 |
40 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 4.8 |
190 |
210 |
230 |
3500 |
600 |
1.1 |
98 |
41 |

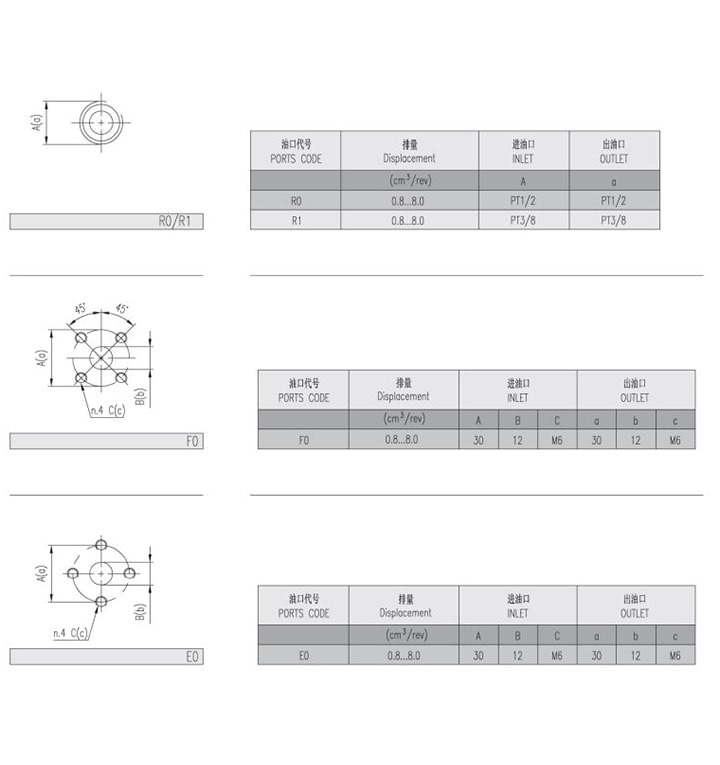

E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 5.8 |
190 |
210 |
230 |
3000 |
600 |
1.156 |
102 |
43 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 7.0 |
160 |
180 |
200 |
2500 |
600 |
1.212 |
106 |
45 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
| 8.0 |
160 |
180 |
200 |
2100 |
600 |
1.268 |
110 |
47 |
E0 |
30 |
12 |
M6 |
30 |
12 |
M6 |
Запрос

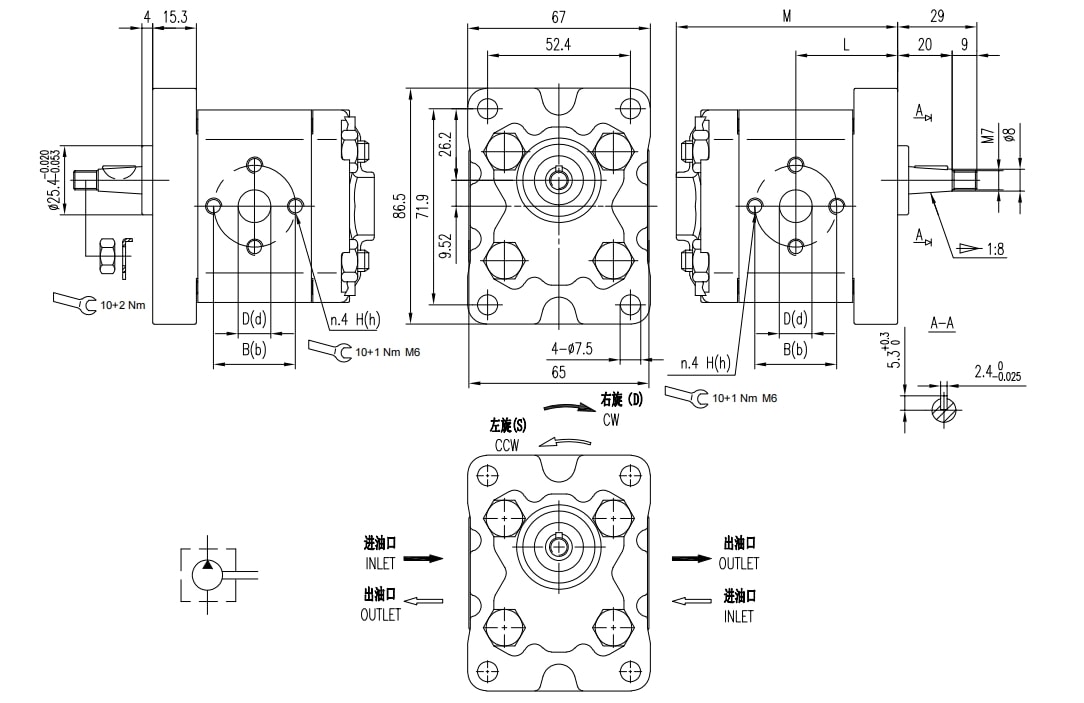

| Производительность | Макс.давление | Макс.скорость | Мин.скорость | Вес | Размеры | Код масляного порта | Входное отверстие |
| P1 | P2 | P3 | M | N | D |
| (см3/об.) | бар | бар | бар | об/мин | об/мин | кг | мм | мм | | |
| 0.8 | 200 | 230 | 250 | 4000 | 1000 | 0.80 | 74.5 | 62.5 | LJ1 | G3/8 |
| 1.1 | 200 | 230 | 250 | 4000 | 1000 | 0.81 | 75 | 63 | LJ1 | G3/8 |
| 1.3 | 200 | 230 | 250 | 4000 | 1000 | 0.82 | 76.2 | 64.2 | LJ1 | G3/8 |
| 1.6 | 200 | 230 | 250 | 4000 | 1000 | 0.84 | 77.7 | 65.7 | LJ1 | G3/8 |
| 1.8 | 200 | 230 | 250 | 4000 | 1000 | 0.85 | 78.7 | 66.7 | LJ1 | G3/8 |
| 2.1 | 200 | 230 | 250 | 4000 | 1000 | 0.87 | 80 | 68 | LJ1 | G3/8 |
| 2.7 | 200 | 230 | 250 | 4000 | 800 | 0.90 | 83 | 71 | LJ1 | G3/8 |
| 3.2 | 200 | 230 | 250 | 4000 | 800 | 0.93 | 85.4 | 73.4 | LJ1 | G3/8 |
| 3.7 | 200 | 230 | 250 | 4000 | 800 | 0.95 | 87.8 | 75.8 | LJ1 | G3/8 |
| 4.2 | 200 | 230 | 250 | 4000 | 800 | 0.97 | 90.2 | 78.2 | LJ1 | G3/8 |
| 4.8 | 150 | 180 | 200 | 3500 | 600 | 1.00 | 93 | 81 | LJ1 | G3/8 |
| 5.8 | 150 | 180 | 200 | 3000 | 600 | 1.08 | 98 | 86 | LJ1 | G3/8 |
